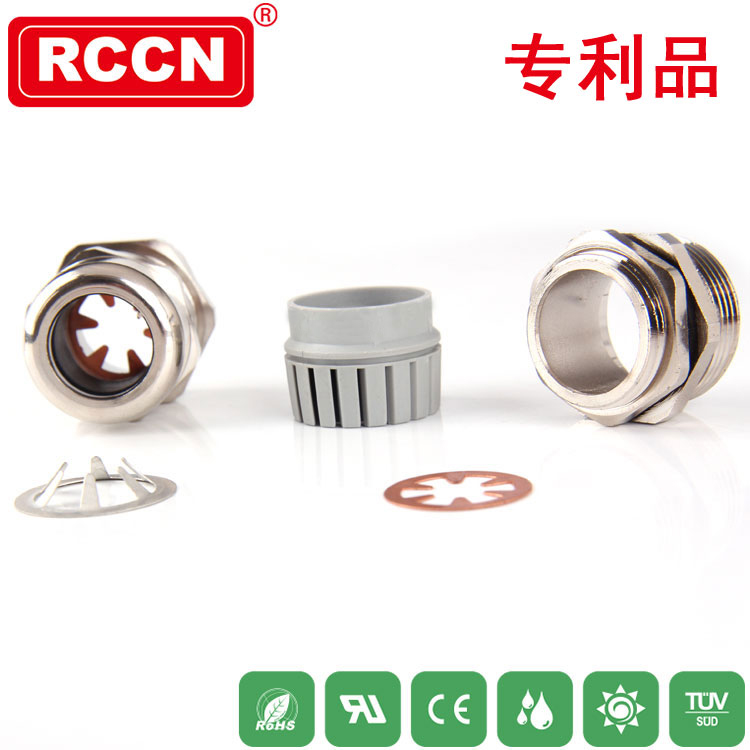

防電磁金屬電纜接頭 A-EMC A-EMV

A-EMC A-EMV

A-EMC

產品材質:金屬:黃銅鍍鎳夾緊爪:尼龍橡膠:硅橡膠

螺牙規格:M/PG/NPT/G(PF) 產品認證:CE,EX,ROHS
工作溫度:-50°C至150°C 防護等級:IP54
使用方法:將電纜剝皮,屏蔽線層10mm與電磁圈接觸
螺紋標準及開孔數據 參考A26頁
特殊加長螺紋型號如：A-M20*1.5EMC-12/L=15

標準加長螺紋型號如：A-M20*1.5LEMC-12

A-EMV

產品材質:金屬:黃銅鍍鎳夾緊爪:尼龍橡膠:硅橡膠
螺牙規格:M/PG/NPT/G(PF) 產品認證:CE,EX,ROHS
工作溫度:-50°C至150°C 防護等級:IP54
使用方法:將電纜剝皮,屏蔽線層10mm與電磁圈接觸

電纜接頭電纜防水接頭防電磁金屬接頭

產品規格

系列	型號	品號	單位	數量
公制防電磁金屬防水電纜接頭	A-M12*1.5EMC-8	1301100200046	PCS	140
公制防電磁金屬防水電纜接頭	A-M16*1.5EMC-10/L=12MM	1301100200172	PCS	259
公制防電磁金屬防水電纜接頭	A-M25*1.5EMC-14	1301100200020	PCS	7336
無螺母公制防電磁金屬防水電纜接頭	A-M25*1.5NEMC-14	1301100200211	PCS	760
公制防電磁金屬防水電纜接頭	A-M32*1.5EMC-18	1301100200133	PCS	190
公制防電磁金屬防水電纜接頭	A-M25*1.5EMC-18(無螺母)	1301100200164	PCS	638
公制防電磁金屬防水電纜接頭	A-M32*1.5EMC-21	1301100200150	PCS	300
公制防電磁金屬防水電纜接頭	A-M32*1.5EMC-25	1301100200151	PCS	149
公制防電磁金屬電纜防水接頭	A-M32*1.5EMC-25/配防電磁螺母	1301100200162	PCS	83
公制防電磁金屬電纜防水接頭	A-M40*1.5EMC-25	1301100200125	PCS	56
無螺母公制防電磁金屬防水電纜接頭	A-M40*1.5NEMC-25	1301100200210	PCS	105

規格參數

公制螺紋 M	德制螺紋 PG	美制螺紋 NPT	英制螺紋 G	適用電纜 Cable Range	螺紋長度 ThreadLength L1	加長型號 螺紋長度 L1	接合長度 Joint Length L2+L3	板手 Spanner SW A/F
A-M12×1.5EMC-6.5	A-PG7EMC-6.5	A-NPT1/4EMC-6.5	A-G1/4EMC-6.5	3-6.5	6	12	19	14/14
A-M16×1.5EMC-8	A-PG9EMC-8	A-NPT3/8EMC-8	A-G3/8EMC-8	4-8	7	12	20	18/18
A-M18×1.5EMC-10	A-PG11EMC-10			5-10	7	12	22	20/20
A-M20×1.5EMC-12	A-PG13.5EMC-12	A-NPT1/2EMC-12	A-G1/2EMC-12	6-12	8	12	23	22/22
A-M22×1.5EMC-14	A-PG16EMC-14			10-14	8	12	23	24/24
A-M25×1.5EMC-14		A-NPT3/4EMC-14	A-G3/4EMC-14	10-14	9	13	23	28/24
A-M25×1.5EMC-17	A-PG16EMC-17	A-NPT3/4EMC-17	A-G3/4EMC-17	11-17	9	13	23	28/28
A-M27×1.5EMC-18	A-PG21EMC-18	A-NPT3/4EMC-18	A-G3/4EMC-18	13-18	9	13	23	30/30
A-M32×1.5EMC-18		A-NPT1EMC-18	A-G1EMC-18	13-18	11	15	32	36/30
A-M32×1.5EMC-21	A-PG21EMC-21	A-NPT1EMC-21	A-G1EMC-21	15-21	11	15	32	36/36
A-M32×1.5EMC-25		A-NPT1EMC-25	A-G1EMC-25	18-25	11	15	32	40/40
A-M40×1.5EMC-25	A-PG29EMC-25	A-NPT1-1/4EMC-25	A-G1-1/4EMC-25	18-25	11	15	32	44/40
A-M40×1.5EMC-28	A-PG29EMC-28	A-NPT1-1/4EMC-28	A-G1-1/4EMC-28	19-28	11	15	32	44/44
A-M40×1.5EMC-32		A-NPT1-1/4EMC-32	A-G1-1/4EMC-32	22-32	11	15	32	50/50
A-M50×1.5EMC-32	A-PG36EMC-32	A-NPT1-1/2EMC-32	A-G1-1/2EMC-32	22-32	11	15	38	54/50
A-M50×1.5EMC-38	A-PG36EMC-38	A-NPT1-1/2EMC-38	A-G1-1/2EMC-38	30-38	11	15	38	58/58
A-M54×2.0EMC-38	A-PG42EMC-38			30-38	11	15	38	58/58
A-M60×2.0EMC-44	A-PG48EMC-44	A-NPT2EMC-44	A-G2EMC-44	34-44	14	18	38	64/64
A-M63×1.5EMC-44				34-44	14	18	38	68/64
A-M72×2.0EMC-55				45-55	15	20	45	81/81
A-M75×1.5EMC-55		A-NPT2-1/2EMC-55	A-G2-1/2EMC-55	45-55	15	20	50	81/81
A-M80×2.0EMC-70				60-70	20	25	50	86/86
A-M88×2.0EMC-70		A-NPT3EMC-70	A-G3EMC-70	60-70	20	25	50	96/96
A-M16×1.5EMC-10	A-PG9EMC-10	A-NPT3/8EMC-10	A-G3/8EMC-10	5-10	7	12	22	20/20
A-M18×1.5EMC-12	A-PG11EMC-12			6-12	7	12	23	22/22
A-M20×1.5EMC-14	A-PG13.5EMC-14	A-NPT1/2EMC-14	A-G1/2EMC-14	10-14	8	12	23	24/24
A-M24×1.5EMC-14				10-14	8	12	23	28/24
A-M25×1.5EMC-18				13-18	9	13	23	30/30
A-M27×1.5EMC-17				11-17	9	13	23	30/28
A-M30×2.0EMC-18				13-18	11	15	23	36/30
A-M30×2.0EMC-21				15-21	11	15	32	36/36
A-M33×2.0EMC-18				13-18	11	15	32	36/30
A-M33×2.0EMC-21				15-21	11	15	32	36/36
A-M33×2.0EMC-25				18-25	11	15	32	40/40
A-M36×2.0EMC-25				18-25	11	15	32	40/40
A-M36×2.0EMC-28				19-28	11	15	32	44/44
A-M42×2.0EMC-32				22-32	11	15	32	50/50
A-M48×2.0EMC-32				22-32	11	15	32	50/50
A-M48×2.0EMC-38				30-38	11	15	32	58/58
A-M56×2.0EMC-38				30-38	11	15	38	58/58

系列	型號	品號	單位	數量
防電磁公制金屬防水電纜接頭	A-M20*1.5EMV-12	1301100200011	PCS	35
防電磁公制金屬防水電纜接頭	A-M25*1.5EMV-14	1301100200021	PCS	159

規格參數

公制螺紋 M	適用電纜 Cable Range	螺紋長度 Thread Length L1	加長型號 螺紋長度 L1	接合長度 Joint Length L2+L3	板手 Spanner SW A/F


A-M20×1.5EMV-12	6-12	8	12	23	22/22
A-M25×1.5EMV-14	10-14	9	13	23	28/24
