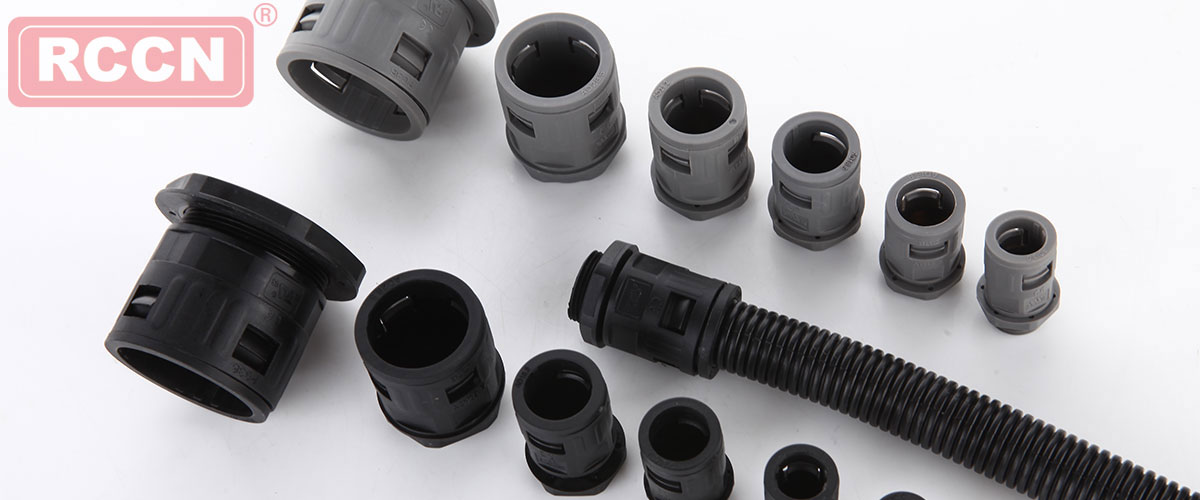

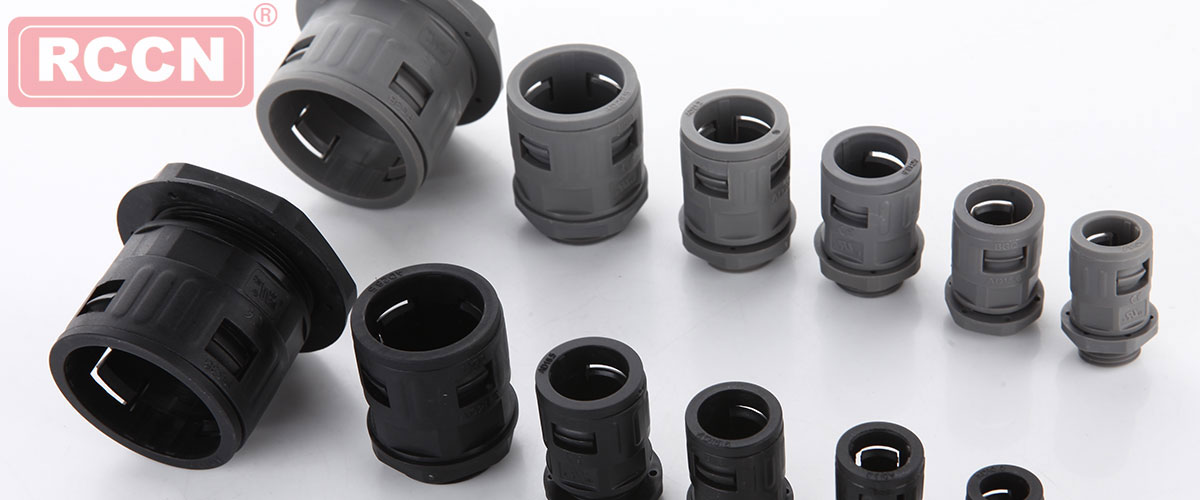

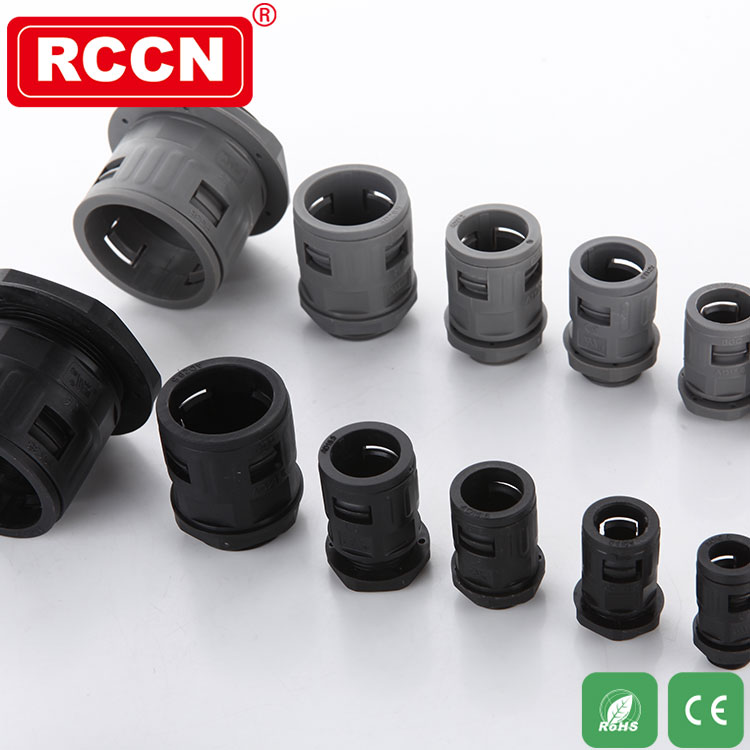

日成快速軟管接頭 BGQ

軟管接頭,快速接頭

螺紋規格:公制螺紋(Metric)/德制螺紋(PG)/英制螺紋(G)
產品材質:尼龍66(NYLON66)原料制成
產品認證:歐洲CE,ROHS
防火等級:UL94V-2
顏色種類:黑色Ral9005、灰色Ral7037.
工作溫度:-40°C至85°C
產品特性:裝卸只需撥插無需工具
備? 注:含螺母,不帶防水墊片,需外購

軟管接頭快速接頭電纜防水接頭

產品規格

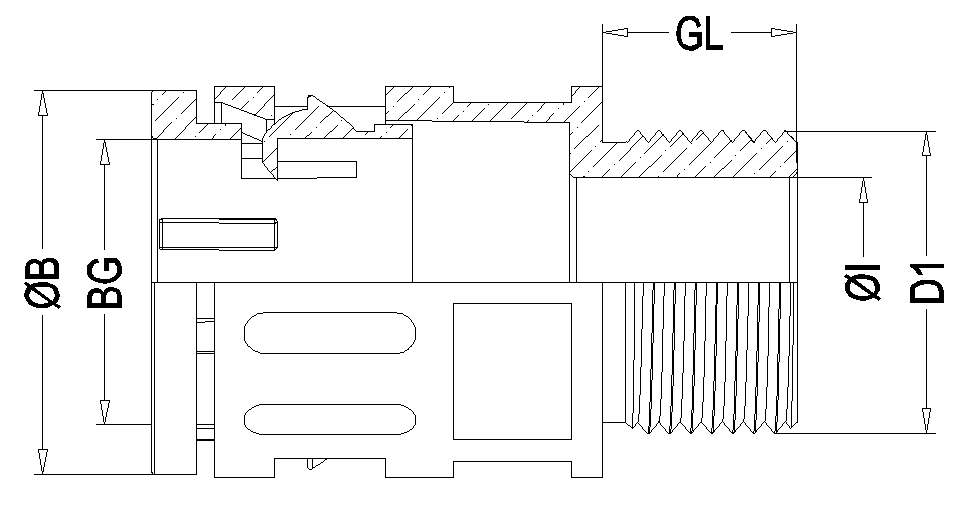

型號 Item No .		螺紋規格 Thread	對應軟管 Tubing outer BG	螺紋外徑 Thread O.D. D1	螺紋長度 Thread Length GL	內孔徑 Smallest inner I Φ	外徑 Largest outer B Φ
黑色 Black Ral9005	深灰色Gray Ral7037	螺紋規格 Thread	對應軟管 Tubing outer BG	螺紋外徑 Thread O.D. D1	螺紋長度 Thread Length GL	內孔徑 Smallest inner I Φ	外徑 Largest outer B Φ
公制螺紋BGQ-M???????
BGQ-M12B（BG07）	BGQ-M12G（BG07）	M12*1.5	BG-07	12	10	7	17.0
BGQ-M12B（BG10）	BGQ-M12G（BG10）	M12*1.5	BG-10	12	10	7	20.0
BGQ-M16B（BG07）	BGQ-M16G（BG07）	M16*1.5	BG-07	16	10	10	17.0
BGQ-M16B（BG10）	BGQ-M16G（BG10）	M16*1.5	BG-10	16	10	12	20.0
BGQ-M16B（BG12）	BGQ-M16G（BG12）	M16*1.5	BG-12	16	10	12	23.0
BGQ-M18B（BG10）	BGQ-M18G（BG10）	M18*1.5	BG-10	18	10	10	20.0
BGQ-M18B（BG12）	BGQ-M18G（BG12）	M18*1.5	BG-12	18	10	10	23.0
BGQ-M18B（BG15）	BGQ-M18G（BG15）	M18*1.5	BG-15	18	11	13	25.5
BGQ-M20B（BG10）	BGQ-M20G（BG10）	M20*1.5	BG-10	20	10	12	23.0
BGQ-M20B（BG12）	BGQ-M20G（BG12）	M20*1.5	BG-12	20	10	12	23.0
BGQ-M20B（BG15）	BGQ-M20G（BG15）	M20*1.5	BG-15	20	11	13	25.5
BGQ-M20B（BG17）	BGQ-M20G（BG17）	M20*1.5	BG-17	20	12	15	29.5
BGQ-M24B（BG17）	BGQ-M24G（BG17）	M24*1.5	BG-17	24	12	17	29.5
BGQ-M25B（BG17）	BGQ-M25G（BG17）	M25*1.5	BG-17	25	12	17	29.5
BGQ-M25B（BG23）	BGQ-M25G（BG23）	M25*1.5	BG-23	25	12	20	37.0
BGQ-M25B（BG29）	BGQ-M25G（BG29）	M25*1.5	BG-29	25	12	20	37.0
BGQ-M27B（BG23）	BGQ-M27G（BG23）	M27*1.5	BG-23	27	12	23	37.0
BGQ-M30B（BG23）	BGQ-M30G（BG23）	M30*2.0	BG-23	30	12	23	37.0
BGQ-M32B（BG23）	BGQ-M32G（BG23）	M32*1.5	BG-23	32	12	30	37.0
BGQ-M32B（BG29）	BGQ-M32G（BG29）	M32*1.5	BG-29	32	12	30	44.0
BGQ-M36B（BG29）	BGQ-M36G（BG29）	M36*2.0	BG-29	36	12	30	44.0
BGQ-M40B（BG29）	BGQ-M40G（BG29）	M40*1.5	BG-29	40	12	35	51.5
BGQ-M40B（BG36）	BGQ-M40G（BG36）	M40*1.5	BG-36	40	12	35	51.5
BGQ-M48B（BG36)	BGQ-M48G（BG36)	M48*1.5	BG-36	48	12	35	51.5
BGQ-M50B（BG36）	BGQ-M50G（BG36）	M50*1.5	BG-50	50	12	35	51.5
BGQ-M50B（BG48）	BGQ-M50G（BG48）	M50*1.5	BG-50	50	12	36	51.5
BGQ-M56B（BG48）	BGQ-M56G（BG48）	M56*2.0	BG-63	56	15	48	65.5
BGQ-M63B（BG48）	BGQ-M63G（BG48）	M63*1.5	BG-63	63	15	48	65.5
德制螺紋BGQ-P???????
BGQ-PG7B(BG07)	BGQ-PG7G(BG07)	PG7	BG-07	12.5	10	7	20.0
BGQ-PG7B(BG10)	BGQ-PG7G(BG10)	PG7	BG-07	12.5	10	7	20.0
BGQ-PG9B(BG10)	BGQ-PG9G(BG10)	PG9	BG-10	15.2	10	7	20.0
BGQ-PG11B(BG10)	BGQ-PG11G(BG10)	PG11	BG-10	18.6	10	7	20.0
BGQ-PG11B(BG12)	BGQ-PG11G(BG12)	PG11	BG-12	18.6	10	13	23.0
BGQ-PG13.5B(BG10)	BGQ-PG13.5G(BG10)	PG13.5	BG-10	20.4	10	13	20.0
BGQ-PG13.5B(BG12)	BGQ-PG13.5G(BG12)	PG13.5	BG-12	20.4	10	13	23.0
BGQ-PG13.5B(BG15)	BGQ-PG13.5G(BG15)	PG13.5	BG-15	20.4	11	14	25.5
BGQ-PG13.5B(BG17)	BGQ-PG13.5G(BG17)	PG13.5	BG-17	20.4	12	16	29.5
BGQ-PG16B(BG17)	BGQ-PG16G(BG17)	PG16	BG-17	22.5	12	16	29.5
BGQ-PG21B(BG23)	BGQ-PG21G(BG23)	PG21	BG-23	28.3	12	24	37.0
BGQ-PG29B(BG29)	BGQ-PG29G(BG29)	PG29	BG-29	37.0	12	30	44.0
BGQ-PG36B(BG36)	BGQ-PG36G(BG36)	PG36	BG-36	47.0	12	37	51.5
BGQ-PG42B(BG48)	BGQ-PG42G(BG48)	PG42	BG-48	54.0	12	44	65.5
BGQ-PG48B(BG48)	BGQ-PG48G(BG48)	PG48	BG-48	59.3	15	48	65.5
德制螺紋BGQ-G???????
BGQ-G3/8B(BG07)	BGQ-G3/8G(BG07)	G3/8	BG-07	16.5	10	7	20.0
BGQ-G1/2B(BG12)	BGQ-G1/2G(BG12)	G1/2	BG-12	21.3	10	13	23.0
BGQ-G1/2B(BG17)	BGQ-G1/2G(BG17)	G1/2	BG-17	21.3	12	16	29.5
BGQ-G3/4B(BG23)	BGQ-G3/4G(BG23)	G3/4	BG-23	26.6	12	24	37.0
BGQ-G1B(BG29)	BGQ-G1G(BG29)	G1	BG-29	33.2	12	30	44.0

阻燃型號 Item No .		螺紋規格 M	對應軟管 BG	螺紋外徑 D1	螺紋長度 GL	內孔徑 Φ1	外徑 ΦB
黑色 Black	深灰色 Gray	螺紋規格 M	對應軟管 BG	螺紋外徑 D1	螺紋長度 GL	內孔徑 Φ1	外徑 ΦB
公制螺紋BGQ-M???????
BGQ-M12BV0（BG07）	BGQ-M12GV0（BG07）	M12*1.5	BG-07	12	10	7	17.0
BGQ-M12BV0（BG10）	BGQ-M12GV0（BG10）	M12*1.5	BG-10	12	10	7	20.0
BGQ-M16BV0（BG07）	BGQ-M16GV0（BG07）	M16*1.5	BG-07	16	10	10	17.0
BGQ-M16BV0（BG10）	BGQ-M16GV0（BG10）	M16*1.5	BG-10	16	10	12	20.0
BGQ-M16BV0（BG12）	BGQ-M16GV0（BG12）	M16*1.5	BG-12	16	10	12	23.0
BGQ-M18BV0（BG10）	BGQ-M18GV0（BG10）	M18*1.5	BG-10	18	10	10	20.0
BGQ-M18BV0（BG12）	BGQ-M18GV0（BG12）	M18*1.5	BG-12	18	10	10	23.0
BGQ-M18BV0（BG15）	BGQ-M18GV0（BG15）	M18*1.5	BG-15	18	11	13	25.5
BGQ-M20BV0（BG10）	BGQ-M20GV0（BG10）	M20*1.5	BG-10	20	10	12	23.0
BGQ-M20BV0（BG12）	BGQ-M20GV0（BG12）	M20*1.5	BG-12	20	10	12	23.0
BGQ-M20BV0（BG15）	BGQ-M20GV0（BG15）	M20*1.5	BG-15	20	11	13	25.5
BGQ-M20BV0（BG17）	BGQ-M20GV0（BG17）	M20*1.5	BG-17	20	12	15	29.5
BGQ-M24BV0（BG17）	BGQ-M24GV0（BG17）	M24*1.5	BG-17	24	12	17	29.5
BGQ-M25BV0（BG17）	BGQ-M25GV0（BG17）	M25*1.5	BG-17	25	12	17	29.5
BGQ-M25BV0（BG23）	BGQ-M25GV0（BG23）	M25*1.5	BG-23	25	12	20	37.0
BGQ-M25BV0（BG29）	BGQ-M25GV0（BG29）	M25*1.5	BG-29	25	12	20	37.0
BGQ-M27BV0（BG23）	BGQ-M27GV0（BG23）	M27*1.5	BG-23	27	12	23	37.0
BGQ-M30BV0（BG23）	BGQ-M30GV0（BG23）	M30*2.0	BG-23	30	12	23	37.0
BGQ-M32BV0（BG23）	BGQ-M32GV0（BG23）	M32*1.5	BG-23	32	12	30	37.0
BGQ-M32BV0（BG29）	BGQ-M32GV0（BG29）	M32*1.5	BG-29	32	12	30	44.0
BGQ-M36BV0（BG29）	BGQ-M36GV0（BG29）	M36*2.0	BG-29	36	12	30	44.0
BGQ-M40BV0（BG29）	BGQ-M40GV0（BG29）	M40*1.5	BG-29	40	12	35	51.5
BGQ-M40BV0（BG36）	BGQ-M40GV0（BG36）	M40*1.5	BG-36	40	12	35	51.5
BGQ-M50BV0（BG36）	BGQ-M50GV0（BG36）	M50*1.5	BG-50	50	12	35	51.5
BGQ-M50BV0（BG48）	BGQ-M50GV0（BG48）	M50*1.5	BG-50	50	12	36	51.5
BGQ-M56BV0（BG48）	BGQ-M56GV0（BG48）	M56*2.0	BG-63	56	15	48	65.5
BGQ-M63BV0（BG48）	BGQ-M63GV0（BG48）	M63*1.5	BG-63	63	15	48	65.5

阻燃型號 Item No .		螺紋規格 M	對應軟管BG	螺紋外徑D1	螺紋長度GL	內孔徑 Φ 1	外徑 Φ B
黑色 Black	深灰色 Gray	螺紋規格 M	對應軟管BG	螺紋外徑D1	螺紋長度GL	內孔徑 Φ 1	外徑 Φ B
德制螺紋BGQ-P
BGQ-PG7BV0(BG07)	BGQ-PG7GV0(BG07)	PG7	BG-07	12.5	10	7	20.0
BGQ-PG7BV0(BG10)	BGQ-PG7GV0(BG10)	PG7	BG-07	12.5	10	7	20.0
BGQ-PG9BV0(BG10)	BGQ-PG9GV0(BG10)	PG9	BG-10	12.5	10	7	20.0
BGQ-PG11BV0(BG10)	BGQ-PG11GV0(BG10)	PG11	BG-10	18.6	10	7	20.0
BGQ-PG11BV0(BG12)	BGQ-PG11GV0(BG12)	PG11	BG-12	15.2	10	13	23.0
BGQ-PG13.5BV0(BG10)	BGQ-PG13.5GV0(BG10)	PG13.5	BG-10	20.4	10	13	20.0
BGQ-PG13.5BV0(BG12)	BGQ-PG13.5GV0(BG12)	PG13.5	BG-12	20.4	10	13	23.0
BGQ-PG13.5BV0(BG15)	BGQ-PG13.5GV0(BG15)	PG13.5	BG-15	20.4	11	14	25.5
BGQ-PG13.5BV0(BG17)	BGQ-PG13.5GV0(BG17)	PG13.5	BG-17	20.4	12	16	29.5
BGQ-PG16BV0(BG17)	BGQ-PG16GV0(BG17)	PG16	BG-17	22.5	12	16	29.5
BGQ-PG21BV0(BG23)	BGQ-PG21GV0(BG23)	PG21	BG-23	28.3	12	24	37.0
BGQ-PG29BV0(BG29)	BGQ-PG29GV0(BG29)	PG29	BG-29	37.0	12	30	44.0
BGQ-PG36BV0(BG36)	BGQ-PG36GV0(BG36)	PG36	BG-36	47.0	12	37	51.5
BGQ-PG42BV0(BG48)	BGQ-PG42GV0(BG48)	PG42	BG-48	54.0	12	44	65.5
BGQ-PG48BV0(BG48)	BGQ-PG48GV0(BG48)	PG48	BG-48	59.3	15	48	65.5

阻燃型號 Item No .		螺紋規格 M	對應軟管BG	螺紋外徑 D1	螺紋長度 GL	內孔徑 Φ 1	外徑 Φ B
黑色 Black	深灰色 Gray	螺紋規格 M	對應軟管BG	螺紋外徑 D1	螺紋長度 GL	內孔徑 Φ 1	外徑 Φ B
德制螺紋BGQ-G
BGQ-G3/8V0B(BG07)	BGQ-G3/8V0G(BG07)	G3/8	BG-07	16.5	10	7	20.0
BGQ-G1/2V0B(BG12)	BGQ-G1/2V0G(BG12)	G1/2	BG-12	21.3	10	13	23.0
BGQ-G1/2V0B(BG17)	BGQ-G1/2V0G(BG17)	G1/2	BG-17	21.3	12	16	29.5
BGQ-G3/4V0B(BG23)	BGQ-G3/4V0G(BG23)	G3/4	BG-23	26.6	12	24	37.0
BGQ-G1V0B(BG29)	BGQ-G1V0G(BG29)	G1	BG-29	33.2	12	30	44.0
