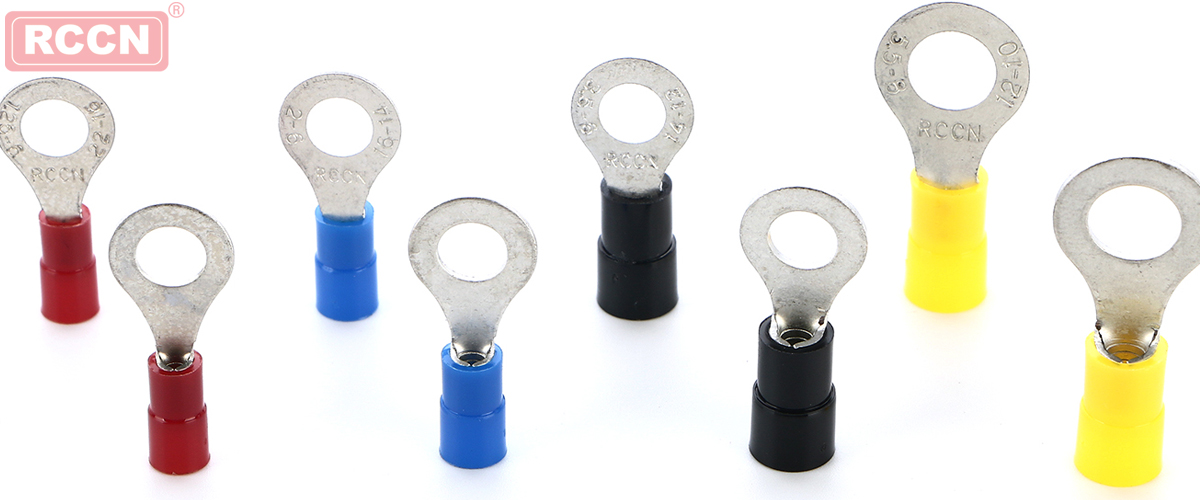

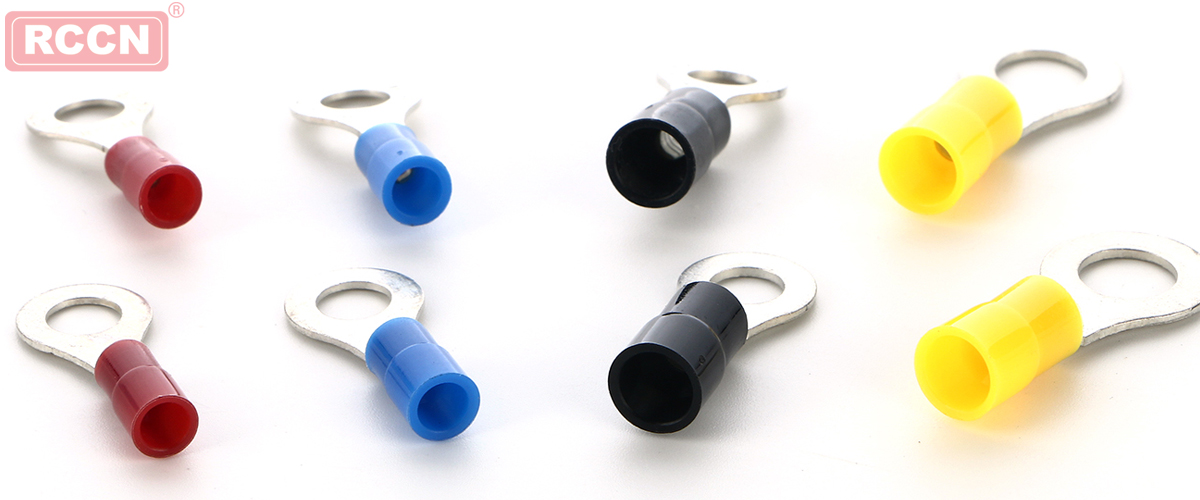

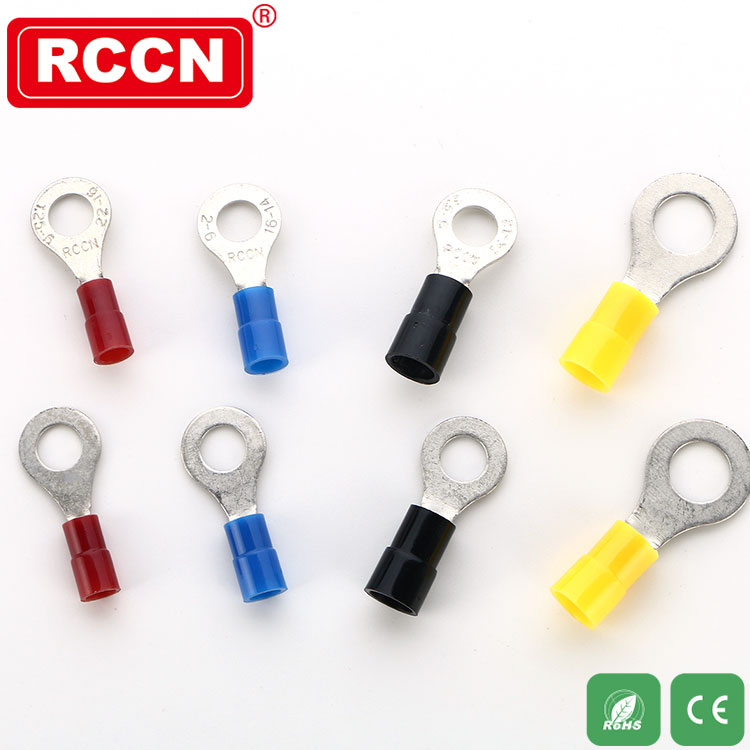

日成圓形尼龍絕緣端子 RFN

絕緣端子,冷壓端子,圓形絕緣端子

產品材質,日成RFN型圓形尼龍絕緣端子采用優質紫銅制成,導電性良好,外套采用優質PA66制,耐久性不易老化.
產品特點:采用優質亞光電鍍,防銹時間大大加長,無鋒利部位；配套日成端子鉗即可壓緊電線,接線美觀,
產品顏色:見列表紅藍黑黃可定制其它顏色，有起訂量要求
國際認證:歐盟RoHS環保認證,歐洲CE認證.
產品特性:品質優良,壓緊后不斷裂松開,-40度耐熱至105度正常使用.
使用方法:將電線剝開外皮,穿入端子后銅管,使用日成端子鉗壓緊即可.
說明：本系列配套工具 YYT-1,可定制特殊顏色，有起訂量要求。

特點:無鹵產品，耐熱溫度達 105 °C。有了易進式絕緣頭，加工更簡單。壓接區域內的硬焊接。內部是槽形輪廓
優勢：優質材料可確保電氣連接的可靠性。即使在更高的溫度下，也可維持導電性。發生火災時，不會釋放毒氣。易進式絕緣護套使導線插入更簡單。壓接區域的槽形輪廓使其具有高抗張強度，可以承受更高的永久性機械應變

接線端子絕緣端子冷壓端子圓形絕緣端子

產品規格

導線截面：0.5～1.5mm2(AWG22～16 ) 最大電流：1max＝19A 包裝1000pcs
Insulated Size of cable: 0.5-1.5mm2(AWG22-16) Max.Current=19A

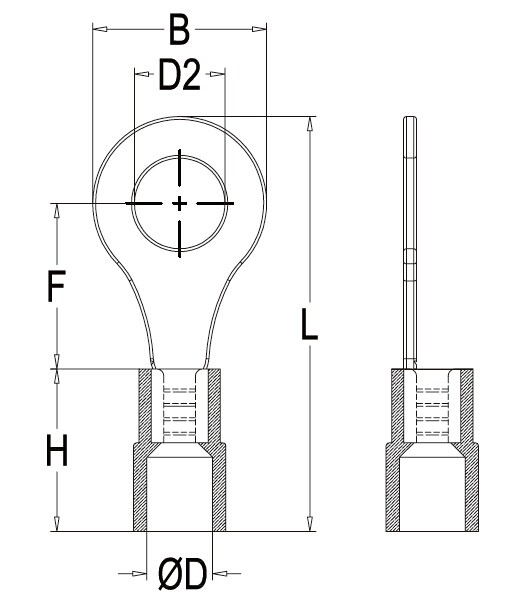

型號 Item No .	尺寸 DIMENSION							顏色 color
	美制螺栓號	螺栓口直徑	B	L	F	H	ΦD
	美制螺栓號	d2	mm	mm	mm	mm	mm
RF1.25-3N	#4	3.2mm	5.5	18.5	5.0	11.0	4.0	紅
RFS1.25-3.5N	#6	3.7mm	5.7	18.5	5.0
RFM1.25-3.5N	#6	3.7mm	6.6	20.4	6.3
RFL1.25-3.5N	#6	3.7mm	8.0	21.8	7.0
RFS1.25-4N	#8	4.3mm	6.6	20.4	6.3
RFL1.25-4N	#8	4.3mm	8.0	21.8	7.0
RFS1.25-5N	#10	5.3mm	8.0	21.8	7.0
RFL1.25-5N	#10	5.3mm	11.6	27.8	11.0
RFS1.25-6N	1/4	6.4mm	11.6	27.8	11.0
RF1.25-6N	1/4	6.4mm	11.6	27.8	11.0
RF1.25-8N	5/16	8.4mm	11.6	27.8	11.0
RF1.25-10N	3/8	10.5mm	13.6	31.5	13.9
RF1.25-12N	1/2	13.0mm	19.6	36.4	16.0

導線截面：1.5～2.5mm2(AWG16～14) 最大電流：lmax＝27A.包裝1000pcs

Insulated Size of cable: 1.5-2.5mm2(AWG 16-14) Max.Current=27A

型號 Item No .	尺寸 DIMENSION							顏色 color
	美制螺栓號	螺栓口直徑	B	L	F	H	ΦD
	美制螺栓號	d2	mm	mm	mm	mm	mm
RF2-3N	#4	3.2mm	6.6	18.8	4.8	11.0	4.5	藍
RFS2-3.5N	#6	3.7mm	6.6	18.8	4.8
RFM2-3.5N	#6	3.7mm	6.6	20.4	6.3
RFL2-3.5N	#6	3.7mm	8.5	22.8	7.4
RFS2-4N	#8	4.3mm	6.6	20.4	6.3
RFL2-4N	#8	4.3mm	8.5	22.8	7.8
RFS2-5N	#10	5.3mm	8.5	22.8	7.8
RFL2-5N	#10	5.3mm	9.5	22.8	7.3
RF2-6N	1/4	6.5mm	12.0	27.8	11.0
RF2-8N	5/16	8.4mm	12.0	27.8	11.0
RF2-10N	3/8	10.5mm	13.6	31.5	13.9
RF2-12N	1/2	13.0mm	19.2	36.4	16.0

導線截面：2.5～4mm2(AWG14～12)最大電流：lmax＝37A? 包裝：500PCS
Insulated square：4～6mm2(AWG12-10)Max. cunrrent：lmax=48A

型號 Item No .	尺寸 DIMENSION							顏色 color
	美制螺栓號	螺栓口直徑	B	L	F	H	ΦD
	美制螺栓號	d2	mm	mm	mm	mm	mm
RF3.5-4N	#8	4.3mm	8.0	24.5	7.7	13.5	6.4	黑
RFS3.5-5N	#10	5.3mm	8.0	24.5	7.7
RFL3.5-5N	#10	5.3mm	12.0	27.9	7.7
RF3.5-6N	1/4	6.5mm	12.0	27.9	7.7
RF3.5-8N	5/16	8.4mm	15.0	32.0	13.5
RF3.5-10N	3/8	10.5mm	15.0	32.0	13.5

導線截面：4～6mm2(AWG12～10) 最大電流：lmax=48A.包裝500pcs
Insulated Size of cable: 4-6mm2(American standar 12-10) Max.Current=48A

型號 Item No .	尺寸 DIMENSION							顏色 color
	美制螺栓號	螺栓口直徑	B	L	F	H	ΦD
	美制螺栓號	d2	mm	mm	mm	mm	mm
RF5.5-3.5N	#6	3.7mm	7.2	22.7	6.1	13.5	6.4	黃
RFS5.5-4N	#8	4.3mm	7.2	22.7	6.1
RFL5.5-4N	#8	4.3mm	9.5	26.0	8.3
RF5.5-5N	#10	5.3mm	9.5	26.0	8.3
RF5.5-6N	1/4	6.5mm	12.0	29.5	10.5
RF5.5-8N	5/16	8.4mm	15.0	34.0	13.3
RF5.5-10N	3/8	10.5mm	15.0	34.0	13.3
RF5.5-12N	1/2	13.0mm	19.2	38.6	16.0
