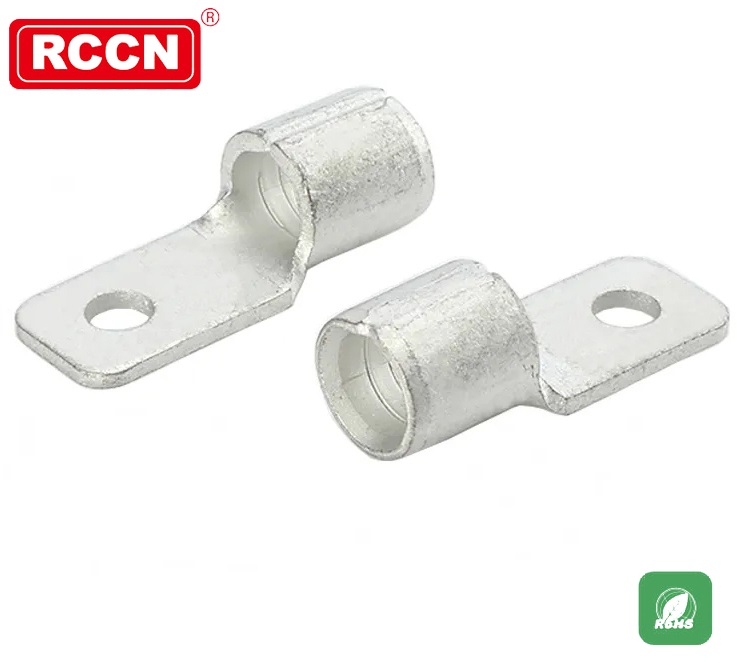

日成CB型窄頭裸端子

CB型端子,窄頭裸端子,方頭裸端子,斷路器端子

產品材質：接線端子采用優質紫銅制成，導電性良好。
產品特點：采用優質亞光電鍍，防銹時間大大加長，無鋒利部位。適用于繼電器類接線，方便安裝，裝配美觀。
國際認證：歐盟RoHS環保認證。
產品特性：品質優良，壓緊后不斷裂松開，-40°C耐熱至150°C正常使用。

使用方法：將電線剝開外皮，穿入端子后銅管。

CB型端子窄頭裸端子方頭裸端子斷路器端子

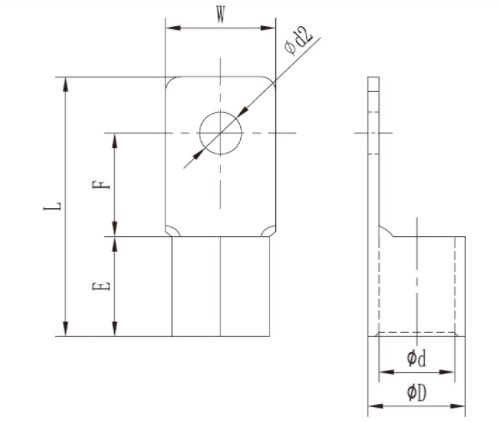

產品規格

型號	導線截面mm2	最大電流	尺寸
			螺栓口直徑	W	L	F	E	φD	φd
			φd2	mm	mm	mm	mm	mm	mm
CB22-5	16-25	115A	5.3	12.5	33.0	14.2	12.0	11.6	8.2
CB22-6			6.4
CB22-8			8.4
CB38-5	35-50	160A	5.3	13.0	37.0	16.2	14.0	13.3	9.4
CB38-6			6.4
CB38-8			8.4
CB60-8	50-70	215A	8.4	16.0	47.0	20.7	18.0	15.4	12.0
CB60-10			10.5
CB70-8	70-95	235A	8.4	19.5	49.0	20.0	19.0	17.5	13.5
CB70-10			10.5
CB80-8	95-120	160A	8.4	22.0	52.0	20.7	20.0	19.5	15.0
CB80-10			10.5
CB80-12			13
CB100-8	120-150	300A	8.4	22.0	53.5	20.3	21.0	22.5	17.0
CB100-10			10.5
CB100-12			13
CB150-8	150-185	395A	8.4	28.0	63.3	22.0	27.0	27.0	20.0
CB150-10			10.5
CB150-12			13
CB180-10	185-240	440A	10	29.3	66.0	21.2	28.5	28.6	21.0
CB180-12			13
CB200-10	240-300	470A	10.5	33.3	73.0	24.3	32.0	32.6	24.0
CB200-12			13
