官方微信：日成最新資訊
移動(dòng)官網(wǎng)
官方商城
阻燃性測試簡介：
材料的可燃性是指在規(guī)定的試驗(yàn)條件下，材料或制品進(jìn)行有焰燃燒的能力。它包括了是否容易點(diǎn)燃，以及能否維持燃燒的能力等有關(guān)的一些特性。經(jīng)過多年的發(fā)展，阻燃性測試已經(jīng)形成多種標(biāo)準(zhǔn)，成為相關(guān)業(yè)界非常重點(diǎn)的檢測項(xiàng)目。
阻燃性測試目的：
通過對客戶提供的樣品進(jìn)行燃燒測試，根據(jù)燃燒的結(jié)果進(jìn)行相應(yīng)的等級評級，協(xié)助客戶對產(chǎn)品進(jìn)行品質(zhì)管控。阻燃等級是非常重要的安全性能之一，是許多認(rèn)證必不可少的，也是很多國家強(qiáng)制要求的必檢項(xiàng)目。
阻燃性測試應(yīng)用范圍：
主要應(yīng)用于塑料、泡沫塑料、薄膜、紡織物、涂料、橡膠、汽車內(nèi)飾件、電工電子等產(chǎn)品。
檢測標(biāo)準(zhǔn)：
1. GB/T 2408-2008 塑料 燃燒性能的測定 水平法和垂直法
2. GB/T 5169.16-2008 電工電子產(chǎn)品著火危險(xiǎn)試驗(yàn) 第16部分: 試驗(yàn)火焰 50W 水平與垂直火焰試驗(yàn)方法
3. GB 4943.1-2011 信息技術(shù)設(shè)備 安全 第1部分：通用要求

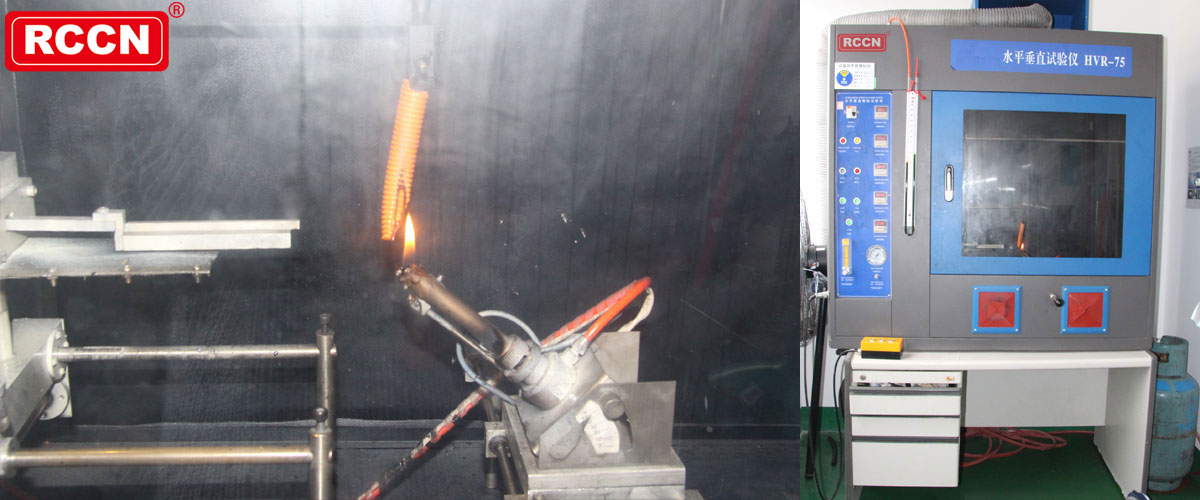

UL 94測試技術(shù)
測試對象
UL-94試驗(yàn)測定用于制造設(shè)備和器具的塑料的可燃性，常被用于檢測對于可燃性有特殊要求的產(chǎn)品，其結(jié)果會作為最基本的指示。通常被用來評估易點(diǎn)燃性、燃燒速度、火焰?zhèn)鞑ヒ约叭剂系呢暙I(xiàn)等幾個(gè)方面，但不僅僅局限于這些用途。
第UL 94阻燃測試等級分類
▲HB級水平燃燒試驗(yàn)
▲94V-0、94V-1、94V-2級垂直燃燒試驗(yàn)
▲94V-5 級的垂直燃燒試驗(yàn)
各阻燃級別的試驗(yàn)內(nèi)容
名稱 | 試驗(yàn)方法 | 要求條件 | 注意事項(xiàng) |
94HB | 將20mm的火焰傾斜45度，接觸試驗(yàn) 材料30秒或者未超過30秒?yún)s有1英寸 長度的燃燒，則迅速移走火焰。然 后，從超過1英寸時(shí)開始計(jì)時(shí)。 | A.厚度為3.0-13mm，燃燒速度40mm/min以下。 B.厚度在3.0mm以下燃燒速度75mm/min以下。 |
三個(gè)一組時(shí)，若其中一個(gè)合格， 其余的均應(yīng)合格。 |
94V-0 |
使火焰接觸樣片10秒，然后計(jì)時(shí)， 直至燃燒過程自然終止后熄滅， 重新引燃，記錄再次燃燒所需 要的時(shí)間。 | A.樣片起火燃燒后時(shí)間在10秒以下。 B.5個(gè)樣片一組，經(jīng)過10次燃燒后，合計(jì)在50秒以下。 C.燃燒尚未進(jìn)行到支撐位置。 D.燃燒墜落物不引燃地面棉。 E.第二次接觸火焰后，火光閃爍時(shí)間在30秒以下。 |
五個(gè)一組時(shí)，若其中一個(gè)不合格， 則另選5個(gè)再次測試。 合計(jì)燃燒時(shí)間為：V-1級251-255秒； V-2級251-255。該組必須全部合格。
|
94V-1 | A.樣片起火燃燒后時(shí)間在30秒以下。 B.B.5個(gè)樣片一組，經(jīng)過10次燃燒后，合計(jì)在250秒以下。 C.燃燒尚未進(jìn)行到支撐位置。D.燃燒墜落物不引燃地面棉。 E.第二次接觸火焰后，火光閃爍時(shí)間在30秒以下 | ||
94V-2 | A.樣片起火燃燒后時(shí)間在10秒以下。 B.5個(gè)樣片一組，經(jīng)過10次燃燒后，合計(jì)在250秒以下。 C.燃燒尚未進(jìn)行到支撐位置。 D.燃燒墜落物不引燃地面棉。 E.第二次接觸火焰后，火光閃爍時(shí)間在30秒以下。 | ||
94V-5 |
火焰接觸5秒，在移走火焰5秒， 如此反復(fù)5次。第五次移走火 焰后，觀察有無燃燒墜落物， 記錄燃燒時(shí)間和燃燒長度。
| A.經(jīng)5次接觸火焰后，燃燒光閃合計(jì)時(shí)間不超過60秒。 B.無燃燒物墜落。 C.接觸火焰部位未受嚴(yán)重?fù)p傷。 D.平板測試時(shí)經(jīng)過5次引火后有小孔形成。 |
五個(gè)一組時(shí)，若其中1個(gè)不合格， 則其余的必須全部合格。 |
具體分級指標(biāo)如下：
94V-0 | 94V-1 | 94V-2 | 94V-5 | |
式樣數(shù) | 5 | 5 | 5 | 5 |
點(diǎn)燃次數(shù) | 2 | 2 | 2 | 2 |
5個(gè)試條10次點(diǎn)燃總有焰燃燒時(shí)間最大值（s） | 50 | 250 | 250 | 250 |
每次點(diǎn)燃后單個(gè)的試條有焰燃燒時(shí)間最大值（s） | 10 | 30 | 30 | 60 |
每二次點(diǎn)燃后單個(gè)的試條無焰燃燒時(shí)間（s） | 30 | 60 | 60 | 60 |
有無焰熔滴 | 無 | 無 | 僅允許短時(shí)間燃燒 | 無 |
實(shí)驗(yàn)方法
UL-94測試方法（按照美國國家所制定的UL-94方法）被廣泛應(yīng)用于相關(guān)的可燃性測定以及評價(jià)用在電力和電子設(shè)備的塑料的滴出物。
圖1 V-0、V-1、V-2級別的UL-94測試方法原理圖

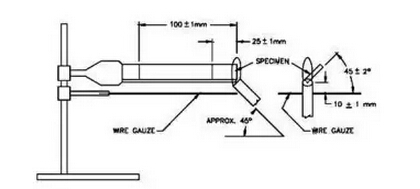

圖2 HB級別的UL-94測試方法原理圖
實(shí)驗(yàn)過程中一般使用甲烷作為主要的燃燒氣體，燃燒火焰一般有20mm和125mm兩種，在兩組實(shí)驗(yàn)中分別調(diào)節(jié)氣流量在105ml/min和965ml/min左右，并每月對火焰矯正一次。
實(shí)驗(yàn)注意事項(xiàng)：如果肉眼很難辨別燃燒和發(fā)光，可以將一團(tuán)約為50mm見方的吸水性棉團(tuán)放在有疑問的區(qū)域并用鑷子夾緊，若棉團(tuán)燃燒則證明該區(qū)域是燃燒段。如果在任何一次供火實(shí)驗(yàn)時(shí)火焰熄滅，令取試樣進(jìn)行實(shí)驗(yàn)。唯一例外的是實(shí)驗(yàn)火焰如果是放氣直接造成的，在這種情況下立即向試樣供火并直至供火時(shí)間達(dá)到10±0.5s。
★ 樣品條件
1.23±2℃和50±5℃RH條件下至少放置48小時(shí)；
2.在70±1℃下放置168小時(shí)，然后在23±2℃的干燥器中冷卻4小時(shí)；
3.實(shí)驗(yàn)室溫度為15-35℃，濕度為45-75%；
4.干燥器中的棉花至少在使用24小時(shí)之前放置；
5.樣本和棉花應(yīng)在30分鐘內(nèi)使用。
